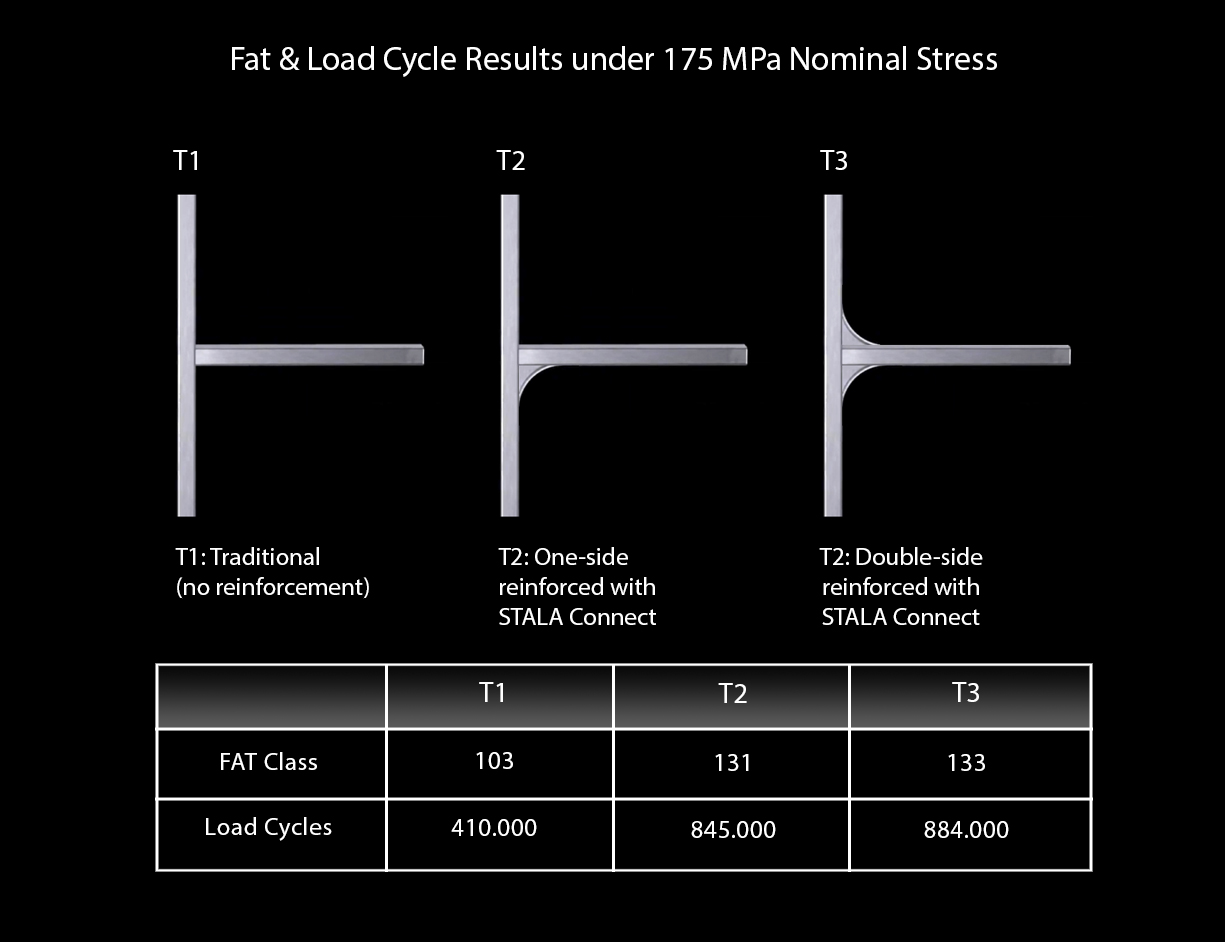

STALA Connect -liitososat on suunniteltu parantamaan hitsattujen putkiliitosten väsymislujuutta. STALA Connectia voidaan käyttää L- ja T-liitoksissa varmistamaan tasainen kuormituksen siirtyminen pois liitoksesta. L/T-liitoksissa Connect tarjoaa jopa 30% paremman väsymislujuuden taivutuskuormituksessa verrattuna perinteisiin liitoksiin.
UUSI liitososa HITSATTUJEN PUTKILIITOSTEN RATKAISUUN

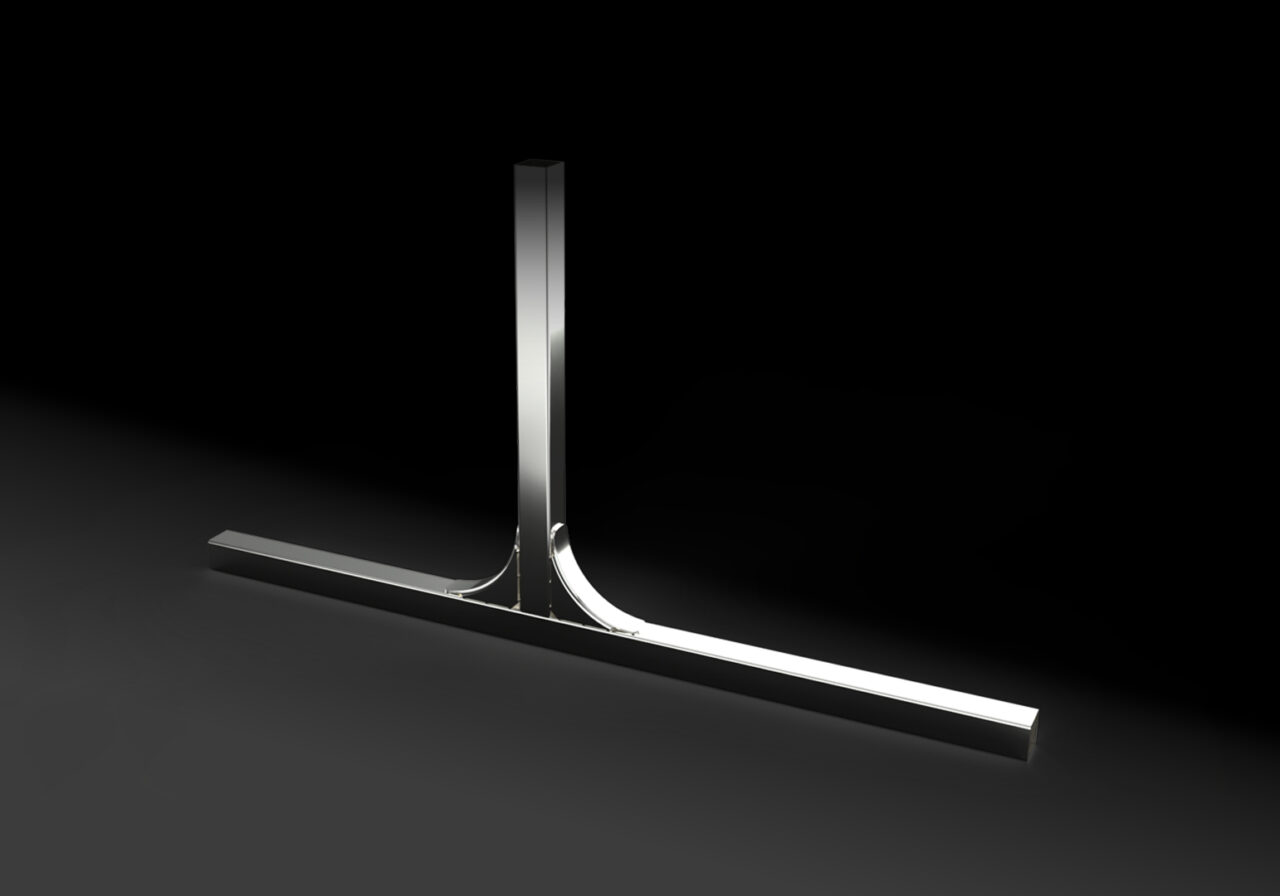

STALA Connect on suunniteltu kevyisiin linja-autojen korirakenteisiin, joissa hitsattujen putkiliitosten taivutusväsymislujuus on kriittinen. Hyödyntämällä STALA Connect -puristusosia L- ja T-liitoksissa voidaan saavuttaa 30%:n lisäys FAT-luokkaan (Fatigue Assessment Technique) kaksinkertaistamalla taivutusväsymiskestävyyssyklit. Yhdistämällä erityislujat ruostumattomat putkemme STALA Connect -puristusosiin, voit optimoida linja-auton rakennetta ja pienentää käytettävien putkien seinämäpaksuutta.
Mitat
- Ulkosäde 100 mm
- Leveys 40 / 50 mm tai kustomoitu

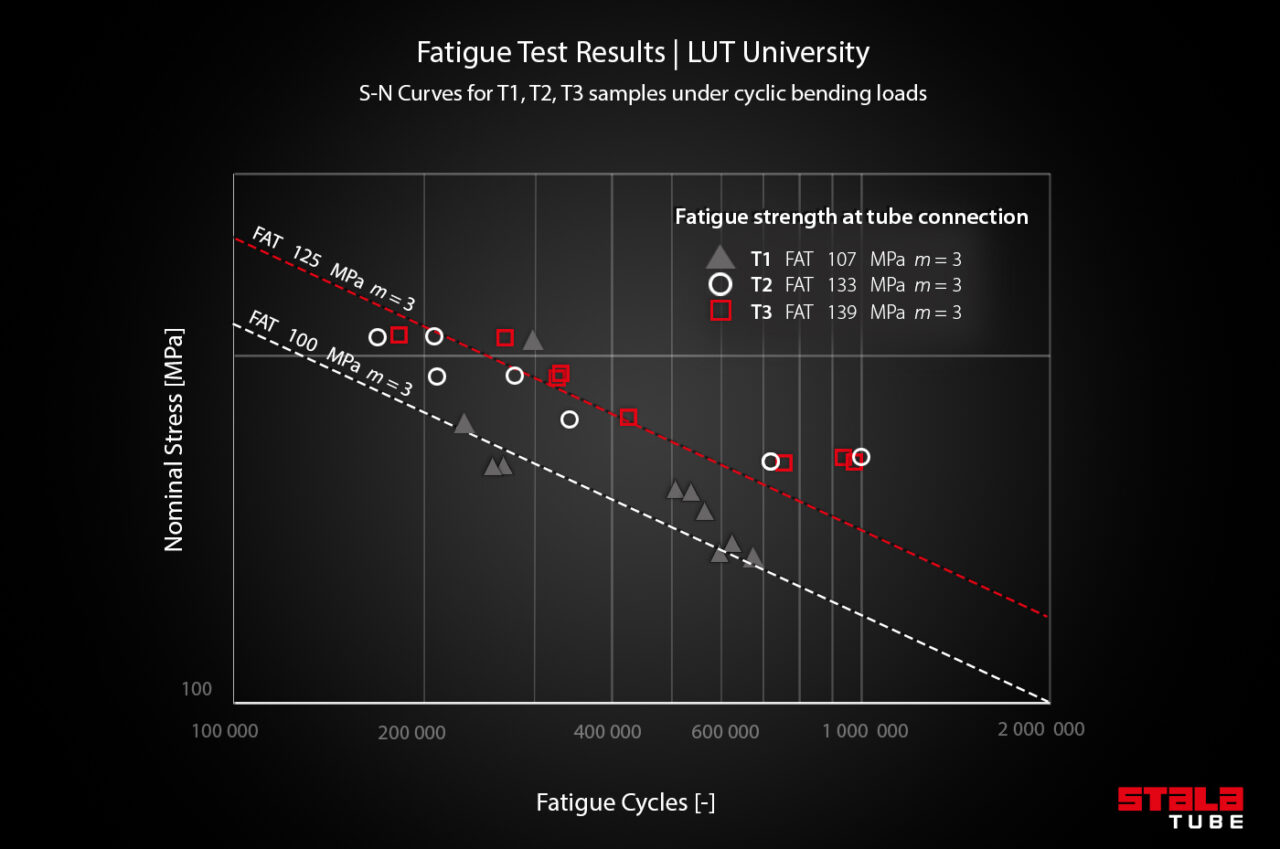

30%:n lisäys FAT-luokkaan taivutuskuormituksessa
FAT-luokan lisääminen on ratkaisevan tärkeää useista syistä:
Materiaalin lujuuden tehostettu hyödyntäminen
Korkeampi FAT-luokka tarkoittaa, että hitsatut liitokset kestävät suurempia rasituksia ilman väsymisvaurioita. Tämä antaa mahdollisuuden suunnitella rakenteita, joissa hyödynnetään täysimittaisesti lujien materiaalien ylivoimaista myötölujuutta ilman, että hitsaussaumojen väsymisominaisuudet olisivat suunnittelun rajoitteena.
Ylisuunnitteluvaatimukset vähenevät
Komponenttien ylisuunnittelun tarve vähenee, kun väsymislujuusluokitus on korkeampi. Tämä tarkoittaa, että suunnittelussa voidaan välttää tarpeetonta paksuuden lisäämistä tai liian konservatiivisten varmuuskertoimien soveltamista heikomman väsymiskestävyyden kompensoimiseksi. Lopputulemana voidaan päästä merkittäviin painonsäästöihin sekä materiaalikustannusten alenemiseen.
